潔凈室的適用范圍非常廣，繼小編在上一篇文章中介紹了《潔凈室系統圖文詳解（一）》，今天小編再進一步地為大家講述《潔凈室系統圖文詳解（二）》！

⑥地面

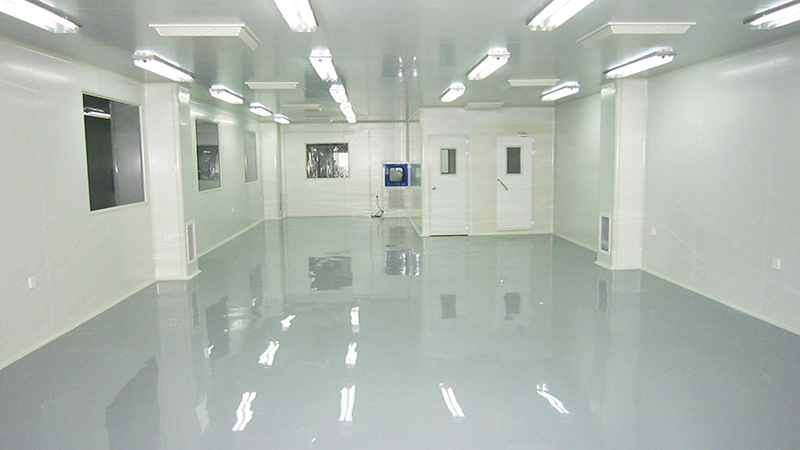

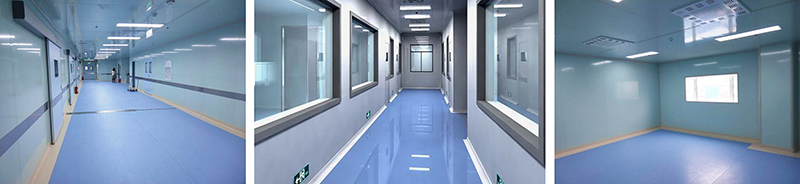

根據不同的用戶需求，可以提供環氧自流平、PVC卷材和環氧彩砂地面等不同種類材質的地面材料。并且可以提供具有抗靜電表面的特殊地面材質，同時在一個項目中可以設計為不同顏色區分不同的潔凈等級的地面。
PVC,環氧彩砂或環氧自流坪地面與墻板的連接。

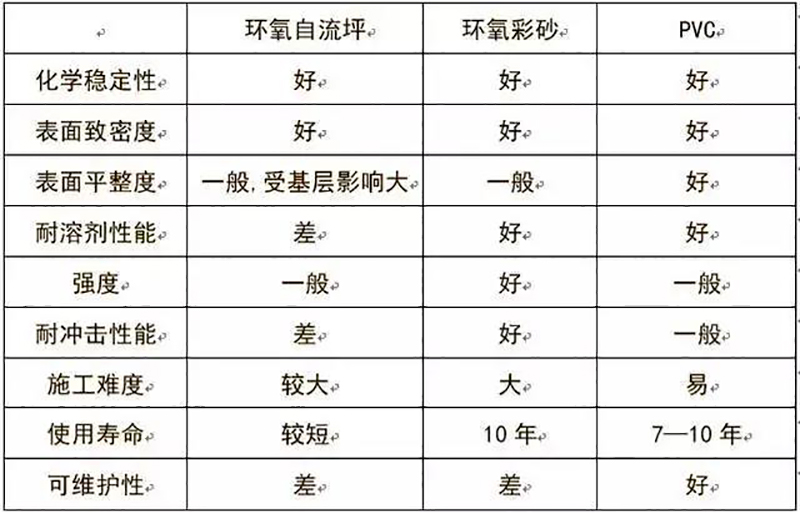

>>>三種地面材料比較

⑦連接件

鋁合金天地軌型材、其他鋁合金型材、1/4 圓弧鋁合金型材、1/8 圓弧鋁合金壓鑄件以及其他輔材輔料。

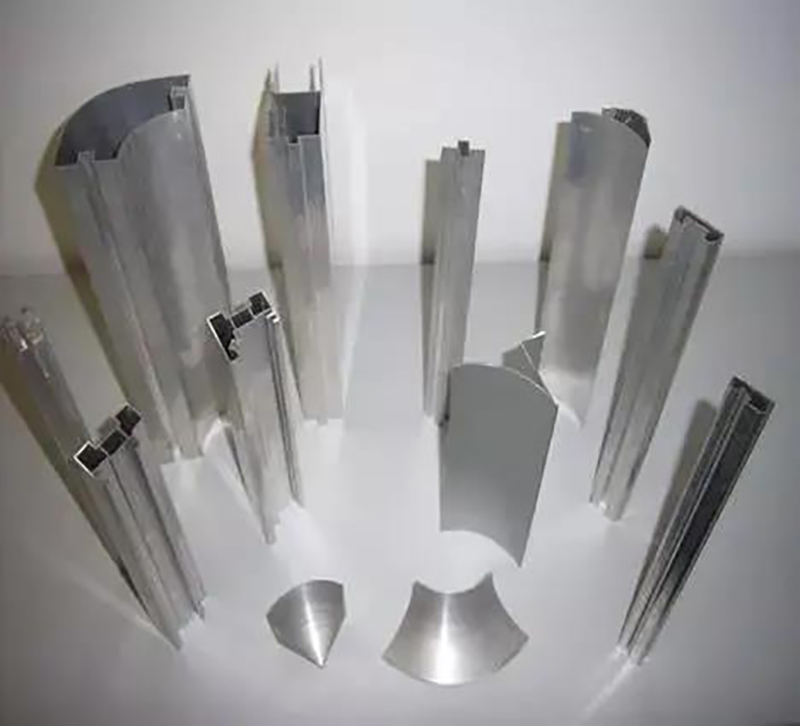

>>>潔凈室鋁型材及其他
材料材質-鋁合金擠壓型材和鋁合金壓鑄件。
表面處理-鋁合金型材為陽極氧化表面處理，除了沒有外露的鋁合金型材。
材料厚度-大多數鋁合金型材的厚度為1.2毫米，強度高、尺寸精密并且容易安裝。
圓角的圓弧半徑-圓弧材料采用PVC材質和鋁合金材質，或者交叉搭配使用，符合GMP要求，易于清潔。
密封膠-道康寧白色硅膠用于密封板間的縫隙和板與圓角之間的各種縫隙。黑色道康寧硅膠用于密封板與窗之間的縫隙。

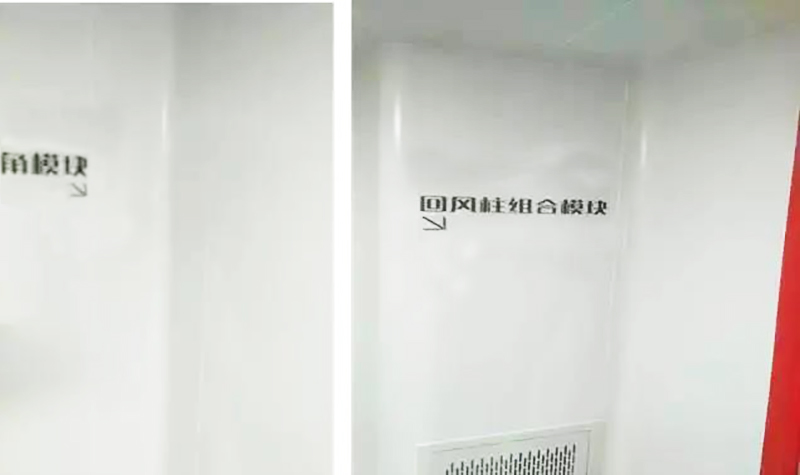

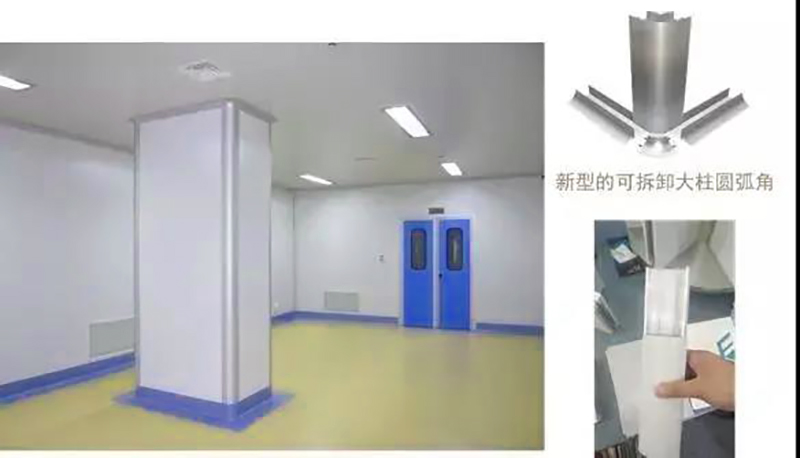

衛生型鋁形材部件：易于清潔，用于水平和垂直方向彩板凸角的連接。安裝在拐角處的凹形邊飾，完全與墻面平齊,美觀大方，方便衛生。

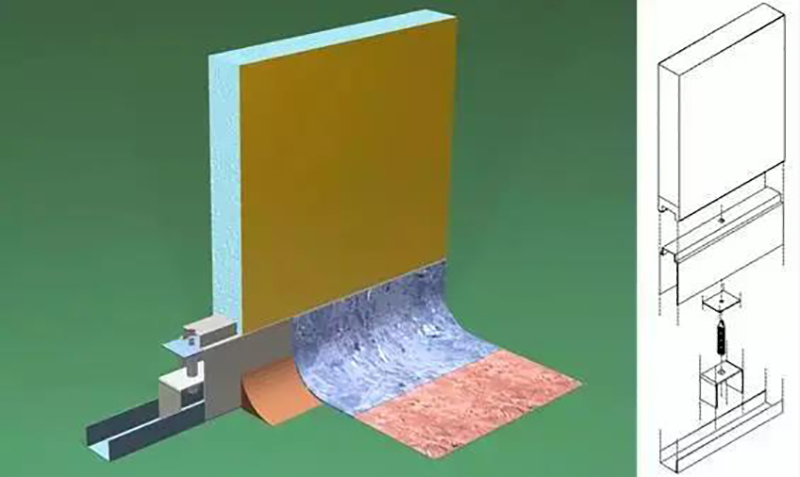

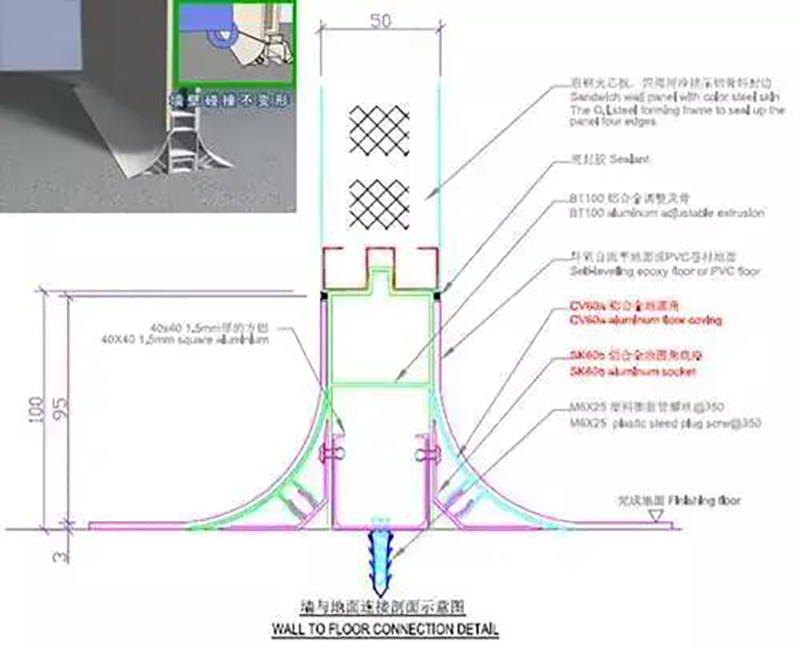

>>>墻與地面連接示意圖

獨特的地龍骨形式,確保PVC或環氧彩沙地面上墻100mm,并與墻面完全平齊,保證了各潔凈間的完全密閉,易于清潔,完全符合GMP要求。

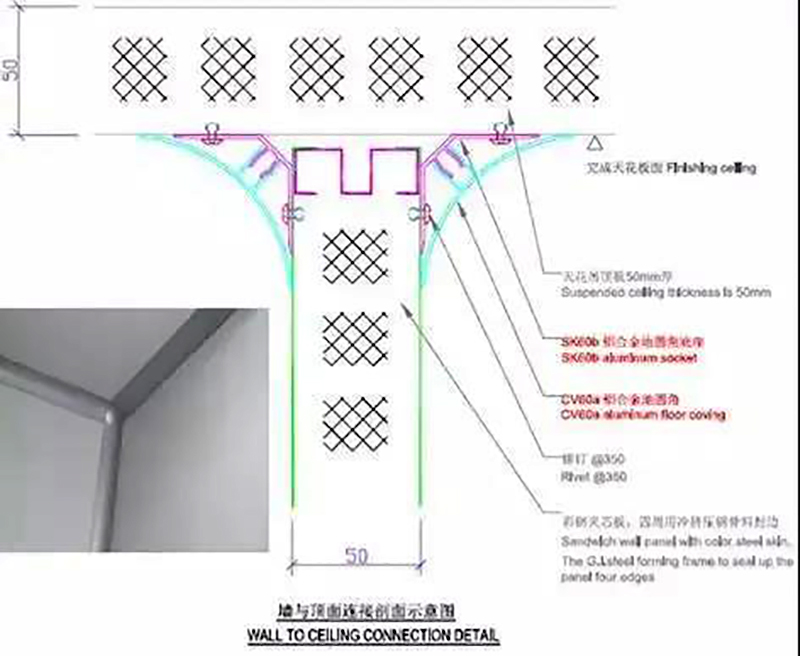

>>>墻與頂面連接示意圖

完全獨立吊裝的吊頂系統,既保證吊頂強度,又保證所有墻體的靈活拆裝。

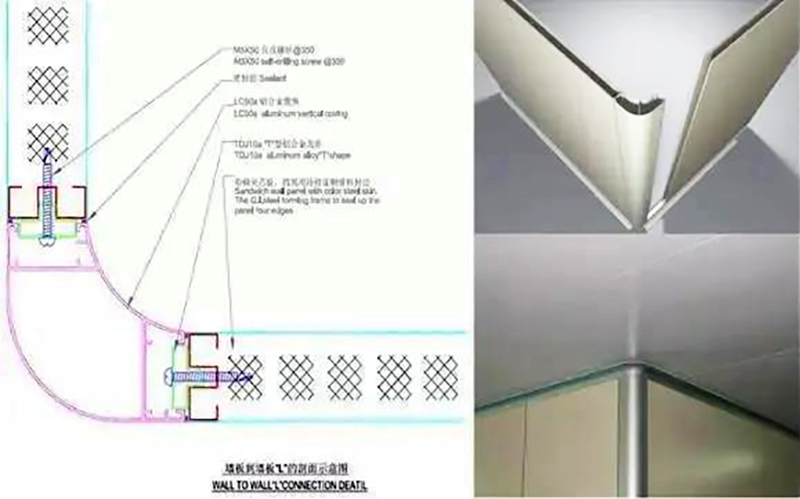

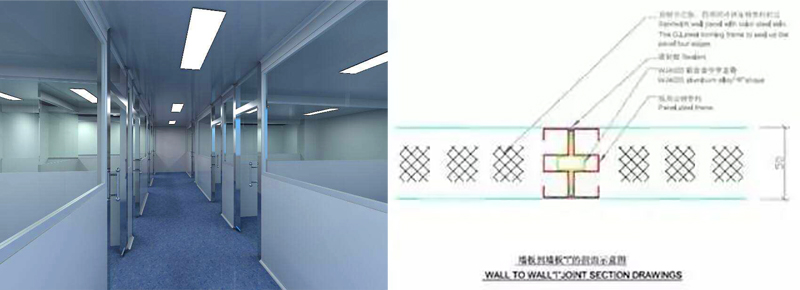

>>>墻與墻“L”連接示意圖

⑧附件

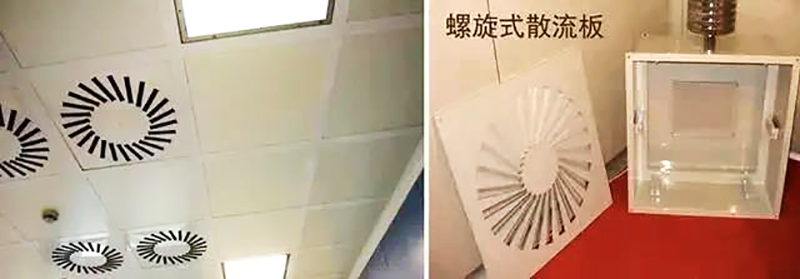

世衛組織推薦的旋流擴散板,有利于清除房間死角。選用液槽密封高效過濾器,確保零泄露,滿足PAO測試要求。

⑨潔凈室圍護結構

>>>方案審核-確認設計標準

潔凈空調－風速、換氣次數、過濾器：

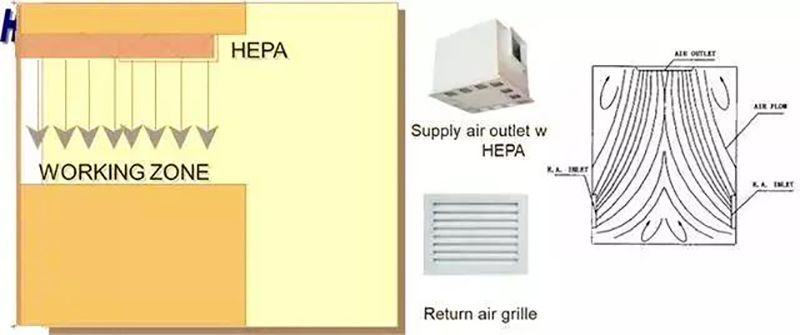

>>>審核高效布置及氣流組織

備注：A級單向流，B/C/D紊亂。
⑩設計要點—空氣凈化

1.過濾。
2.滅菌。
3.常用凈化設備。
4.過濾器的密封處理。
5.換氣次數與斷面風速。

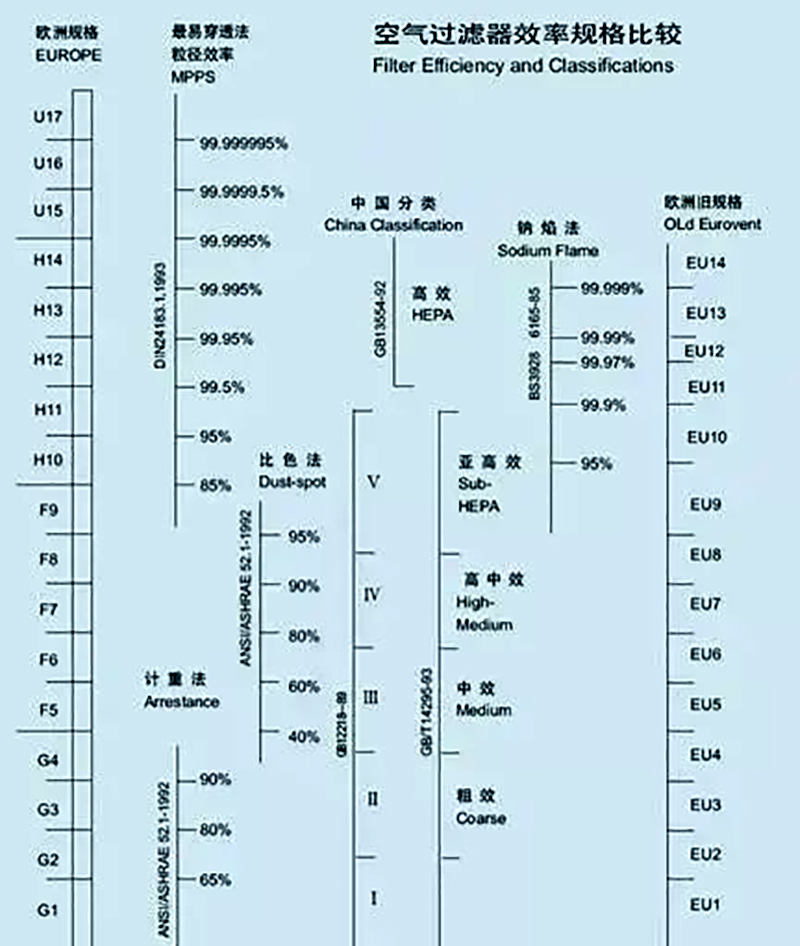

>>>過濾

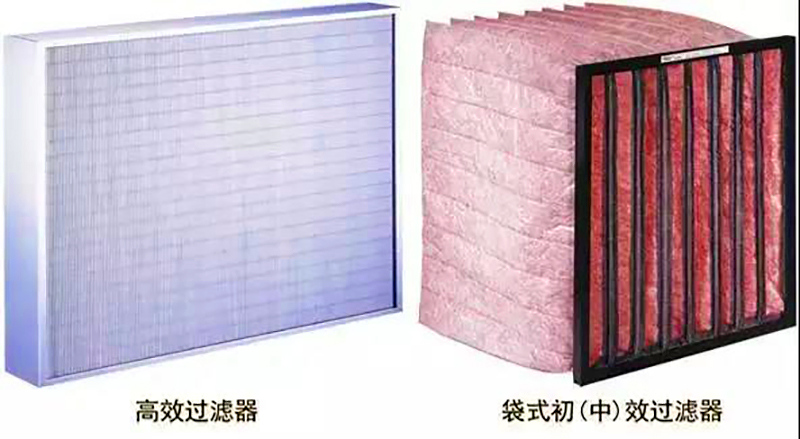

是指從現有的一批物質中篩選出符合條件的物質,去掉不符合條件的另一部分物質?？諝膺^濾是篩選出潔凈空氣,去除掉塵埃粒子。用于過濾空氣的設備是空氣過濾器。

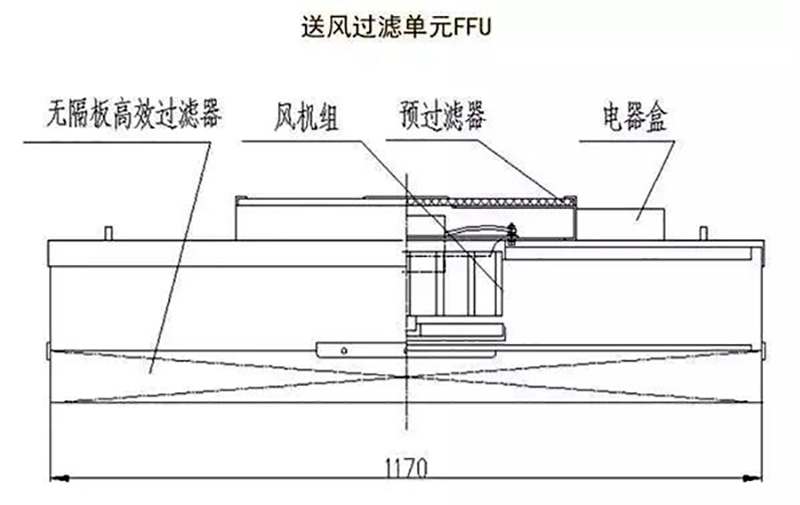

>>>送風過濾單元FFU

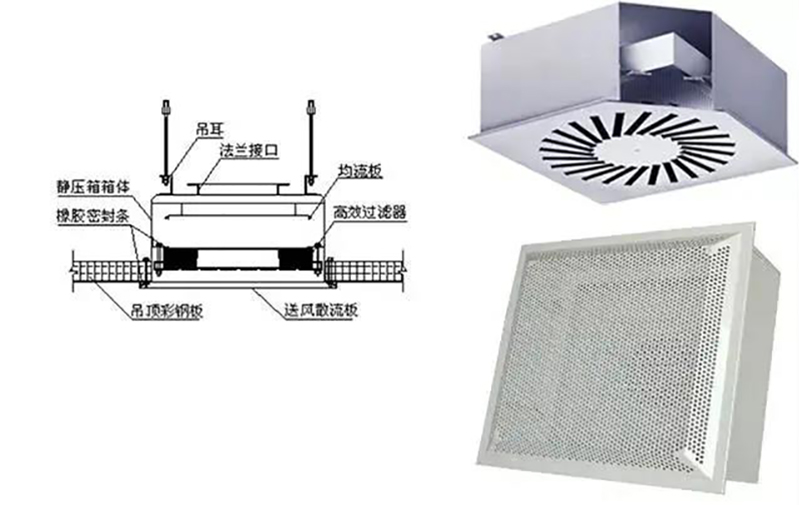

>>>高效過濾風口

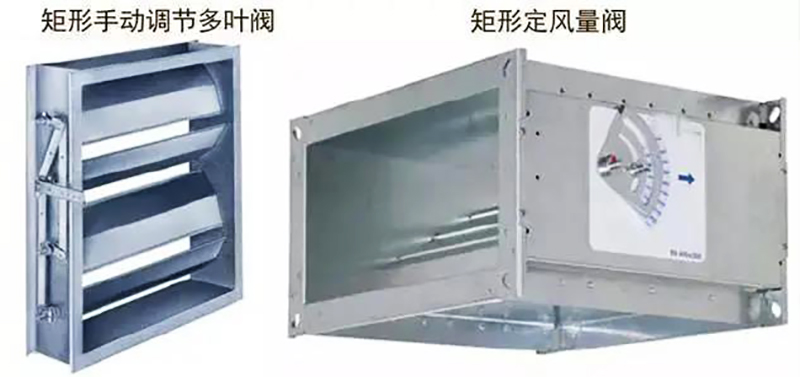

>>>通風管道

>>>凈化風管的制作安裝
采用優質鍍鋅鋼板，現場安裝，制作車間封閉無塵 。
加工前，鍍鋅板用中性洗滌劑清洗，擦凈、干燥后使用。
風管不得有橫向拼接縫，盡量減少縱向拼接縫，加工鍍鋅鋼板風管避免損壞鍍鋅層。
風管合口后需用塑料布封住兩端，碼放在清潔防護棚或車間內，安裝時運入現場后再拆封口，風管安裝前再次清掃干凈后進行安裝。
風管加工制作根據設計施工圖紙要求及現場實測尺寸，繪制加工草圖后逐個系統加工制作安裝。
